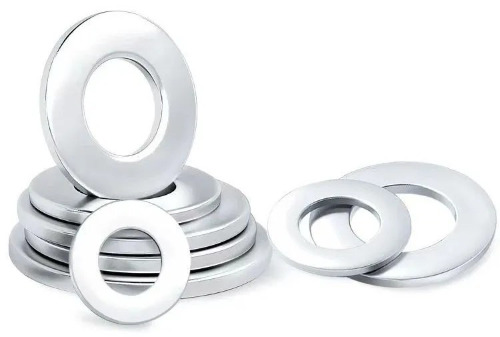

En platt bricka är en cirkulär metallbricka med ett hål i mitten. Den är vanligtvis tillverkad av järnplatta, rostfritt stål och annat material genom en stämplingsprocess. Dess form liknar en platt ring.
Vad är en platt tvättmaskin?
Platta brickor, även kända som platta brickor, är vanliga mekaniska delar som huvudsakligen används för att tillhandahålla en platt kontaktyta mellan fästelement som bultar och muttrar och anslutningar. Platta brickor stämplas vanligtvis från metallmaterial och är cirkulära i form med ett hål i mitten. Hålets storlek och specifikationer kan anpassas efter specifika behov.
Huvudfunktionen för platta brickor
Öka kontaktområdet
En av de viktigaste funktionerna för platta brickor är att effektivt minska slitage och skada genom att öka kontaktområdet mellan skruven och maskinen. När det inte finns någon platt tvättmaskin kan kontaktytan mellan skruven och maskinen koncentreras på en liten punkt, vilket orsakar stort tryck, vilket direkt kommer att påverka utrustningens livslängd över tid. Platta brickor skyddar de viktigaste delarna av utrustningen genom att öka detta kontaktområde.
Sprida tryck
Platta brickor används främst för att minska trycket. När den axiella kraften för att dra åt vissa delar är stor är det lätt att trycka på brickorna i en skivform. För närvarande kan materialet ändras och hårdheten kan ökas för att lösa problemet. Platta brickor kan effektivt sprida trycket och undvika skador orsakade av överdrivet lokalt tryck.
Förhindra skador

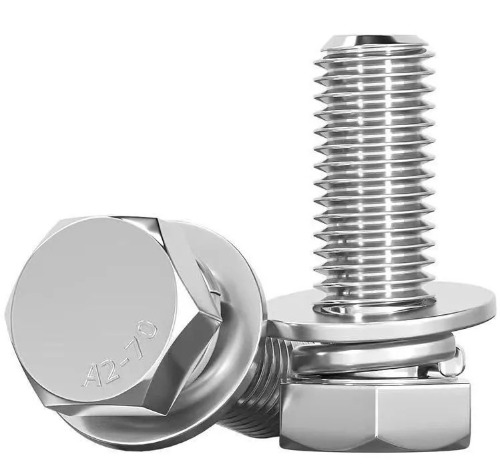

Platta brickor kan eliminera skadan som vårbrickor kan orsaka på maskinens yta när du tar bort skruvar. Vid användning måste en fjäderbricka och en platt bricka användas, plattbrickan är bredvid maskinens yta, och fjäderbrickan är mellan plattbrickan och muttern. Detta kan skydda maskinens yta från skador vid fjäderbrickan.
Användning i kombination
Platta brickor används vanligtvis i kombination med vårbrickor för att uppnå bästa åtdragningseffekt. Den platta brickan passar maskinytan, medan fjäderbrickan placeras mellan plattbrickan och muttern. Denna kombination kan bättre fördela trycket och därmed ge bättre skydd.
Platt Pad Application Scenarios
Vanlig bultanslutning
I vanliga mekaniska delar anslutning kan platta brickor öka kontaktområdet mellan bultar, muttrar och anslutna delar, sprida tryck, minska det lokala trycket och förhindra skador på ytan på anslutna delar. Till exempel, i möbeltillverkning, kan plattbrickor användas för att fixa bordsben för att säkerställa att bordet är stabilt och inte skakar; I elektrisk utrustning kan platta brickor användas för att skydda kretskort för att förhindra skador orsakade av vibrationer.
Ofta demonterad bultanslutning
När bultar måste demonteras ofta kan användningen av platta brickor förenkla demonteringsprocessen och skydda ytan på de anslutna delarna. Till exempel, inspektionsportarna för en del utrustning, anslutande bultar av rörliga delar, etc., platta brickor kan minska den direkta friktionen mellan bultarna och de anslutna delarna, undvika ytskrapor och förlänga livslängden.
Kompensation för bulthålavvikelse
I vissa fall, för att göra bulthålen mellan de två anslutande delarna exakt, kan det vara nödvändigt att öka hålets diameter för att kompensera för positionsavvikelsen. När bulthålet överskrider standardstorleken kan du överväga att använda en platt tvättmaskin. Dessutom, för att underlätta installation och justering, är bulthålet ibland utformat som ett långt hål så att arbetsstyckets installation kan justeras inom ett visst intervall. I detta fall kan det vara nödvändigt att använda en förtjockad plattbricka eller en speciell tvättmaskin.
Minska tryckspänningen på den tryckbärande ytan
När bultstyrkan är hög och tryckspänningen hos de anslutna delarna är låg, kan platta brickor bidra till att minska tryckspänningen på den tryckbärande ytan. Till exempel, när vissa höghållfast bultar används med anslutna delar gjorda av mjukare material, kan platta brickor jämnt fördela trycket på bultarna till ytan på de anslutna delarna, vilket förhindrar att de anslutna delarna deformeras eller skadas på grund av överdrivet lokalt tryck.
Vanliga material av plattbrickor
Kolstål

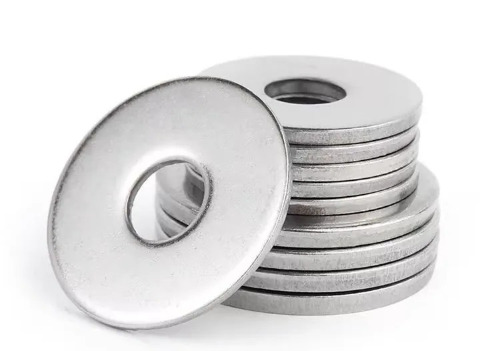

För platta brickor är de vanligaste kolstålmaterialen: ST12, ST13, Q235, Q215, Q195, etc. De är alla lämpliga för plattbrickor på 100 HV-nivå (Obs: 100HV hänvisar till tvättmaskinerna); 08f, 08AI, 10, 10F, etc. är lämpliga för platta brickor med en ythårdhet på cirka 110HV; 45, 50, 60, 70 stål eller 65 mn stål är lämpliga för platta brickor med en ythårdhet på 200hV eller till och med 300hV.
Rostfritt stål

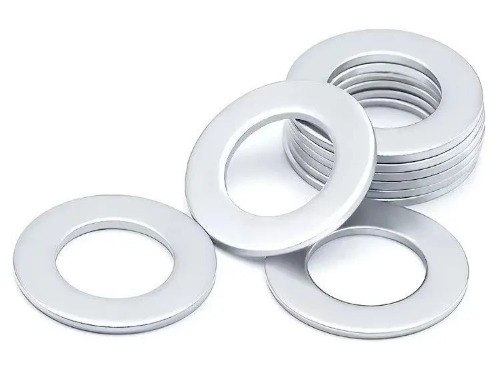

De vanligaste är 304, 304 (18 - 8), 316, 316L, etc. Fördelarna med rostfritt stål är korrosionsmotstånd, rostmotstånd, hög precision, slät yta utan burrs, god seghet, inte lätt att bryta, men priset är relativt dyrt.

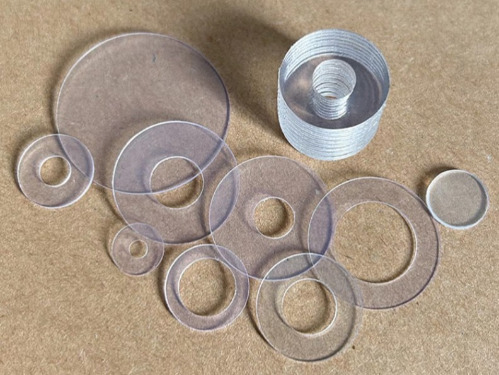

Plastmaterial

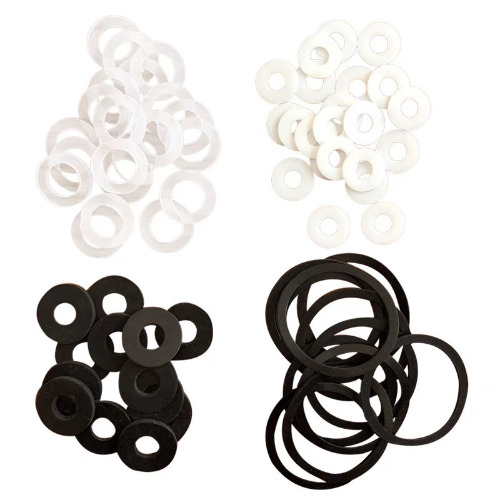

Vanliga plastmaterial inkluderar PA66, PA66 30% Glasfiber, PA66 50% Glasfiber, PC, PP, PPS, PVC, PVDF, etc. Plastplattbrickor är inte bara låga i produktionskostnader, utan har också isoleringsegenskaper. I vissa speciella tillfällen kan de spela en roll och effekt som kolstål och rostfritt stål inte kan ersätta.
Gummimaterial

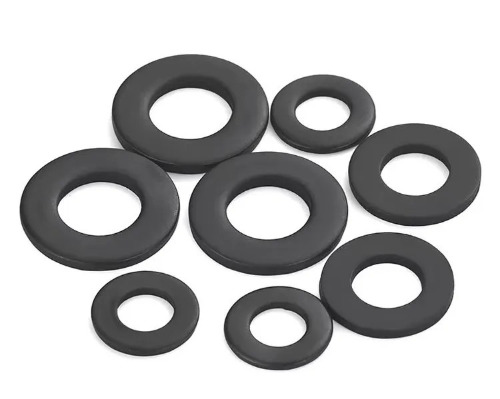

Såsom nitrilgummi, fluororubber, kloroprengummi, styren-butadiengummi, EPDM-gummi, etc. Platta kuddar av denna typ av material har god mjukhet och är lämpliga för miljöer med låg temperatur och medelstora tryck. Vissa material har vissa syra- och alkalimotstånd och åldrande motstånd.
Andra material

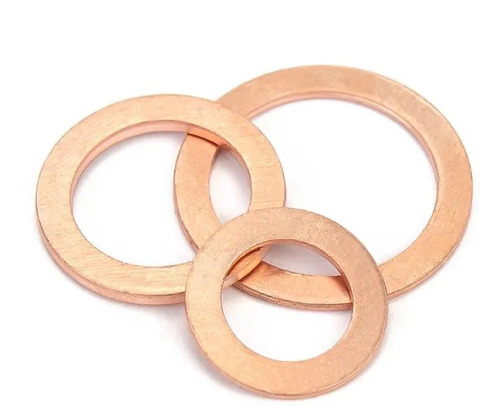

Vissa tillverkare kan också tillhandahålla platta kuddar av koppar, aluminium och annat material. Exempelvis har kopparkuddar god värmeledningsförmåga och korrosionsbeständighet, låg friktionskoefficient och används ofta vid hög temperatur och höga tryck tillfällen.
2. Förbehållningar för användning
Installationsspecifikationer: Se till att den platta packningen passar tätt med kontaktytan för att undvika lutning eller felanpassning som påverkar tätningseffekten .
Miljöanpassning: Rostfritt stål föredras i fuktiga eller frätande miljöer, och uppmärksamhet bör ägnas åt tätning och bevarande för att förlänga livslängden.
Regulär inspektion: Efter långvarig användning är det nödvändigt att kontrollera om packningen deformeras eller skadas och ersätta den i tid för att bibehålla anslutningens tillförlitlighet.
Genom rimligt urval och standardiserad användning kan platta packningar förbättra stabiliteten och säkerheten för mekaniska anslutningar
Sammanfattningsvis är platta packningar en viktig mekanisk komponent, som huvudsakligen används för att skydda anslutningsytan, öka kontaktområdet och förhindra att fästelementen lossnar. När du väljer och använder platta packningar bör deras material, storlek och användning bestämmas enligt specifika tekniska krav och applikationsscenarier.
