Vad är en axelbult av 12,9 kvalitet?

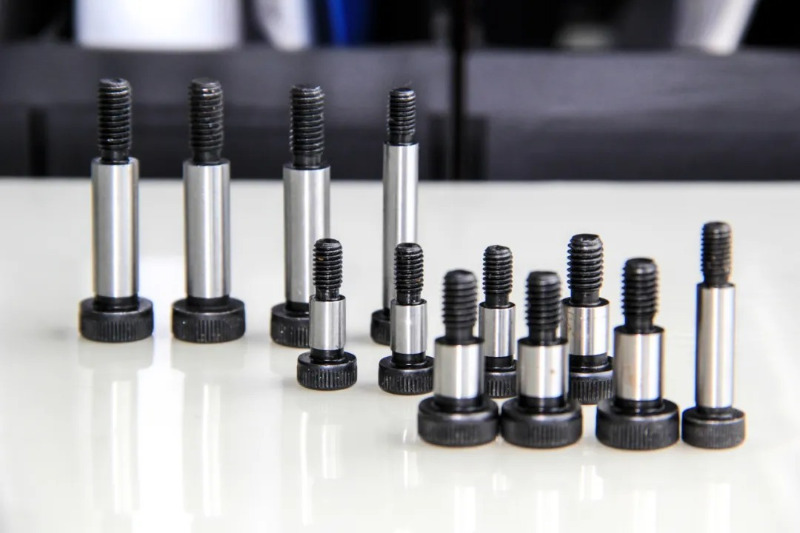

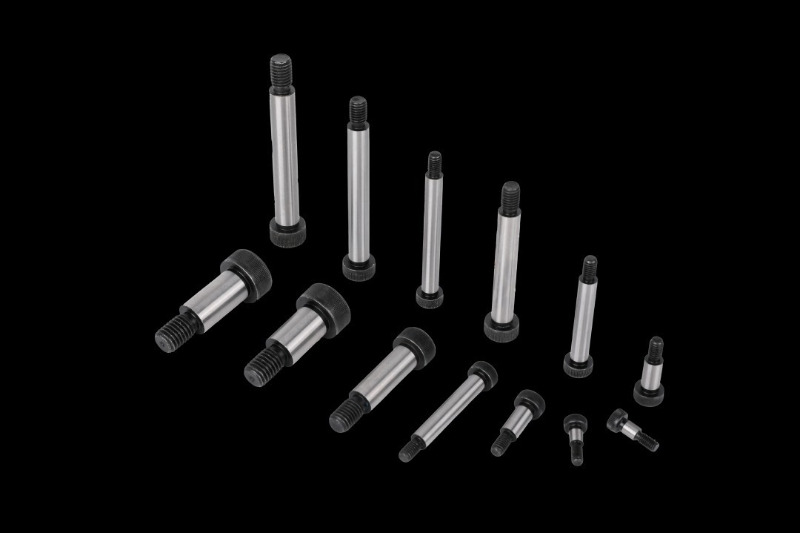

En 12,9 betyg axelbult , även känd som en axelskruv eller inre sexkantig ansatsbult, är ett högprecisionsfäste med en slät skuldra och delgänga, speciellt designad för applikationer med hög hållfasthet och precision.
Funktioner
Strukturella egenskaper
12.9-pluggbulten består av tre nyckeldelar:
Bulthuvud: Vanligtvis utformad med interna eller externa sexkantiga huvuden för enkel installation och borttagning med högt vridmoment.
Slät axel: Precisionsbearbetad för att säkerställa stabilitet hos roterande eller glidande komponenter.
Gängad ände: Använder en delvis gängad design för att säkerställa ett säkert fäste och förbättra bärförmågan.
Nyckelfunktioner
Ultrahög styrka: Tillverkad av legerat stål (som SCM435), med en draghållfasthet ≥1220MPa, vilket säkerställer tillförlitlighet i högbelastningsapplikationer.
Precisionstoleranser: Axeldiameter, längd och koaxialitet kontrolleras strikt för att säkerställa exakt positionering och glidpassning av mekaniska komponenter.
Slitstark och hållbar: Ytbehandlingar inkluderar härdning, svärtning, fosfatering eller nickelplätering, förbättring av slitstyrka och korrosionsbeständighet.
Hög vridmomentprestanda: Kan motstå höga åtdragningsmoment, lämplig för tunga maskiner och högdynamiska belastningsmiljöer.
Applikationer av 12,9-gradiga ansatsbultar
På grund av sin höga hållfasthet, precisionsbearbetning och rörelseanpassningsförmåga, används axelbulten i 12,9-graden flitigt i många industrier, särskilt i scenarier med hög belastning och höga precisionskrav.

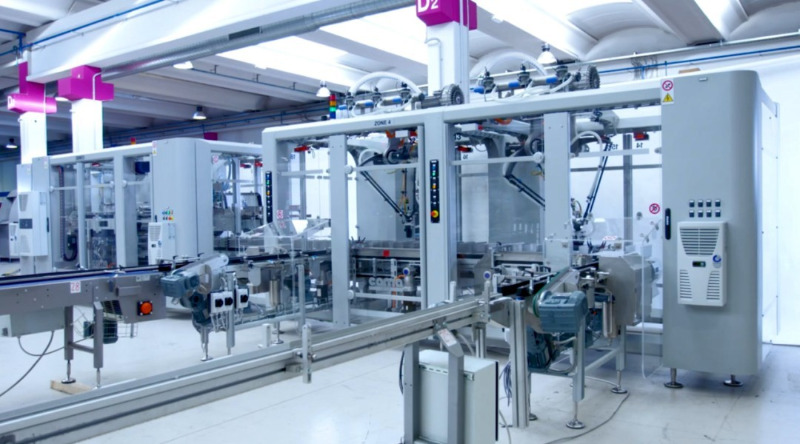

Maskinutrustning
I automatiserade maskiner, precisionsverktygsmaskiner och produktionslinjeutrustning används ansatsbultar för att stödja och glida komponenter, vilket säkerställer en smidig drift av utrustningen.
Glidskenor och styrmekanismer: Säkerställ noggrannheten i linjär eller roterande rörelse.
Transmissionssystem: Används som fästbultar för vevstakar och lagersäten, vilket minskar slitaget på rörliga delar.
Jiggar och verktyg: Fixturer för fast positionering och fastspänning, förbättrar produktionsnoggrannheten.

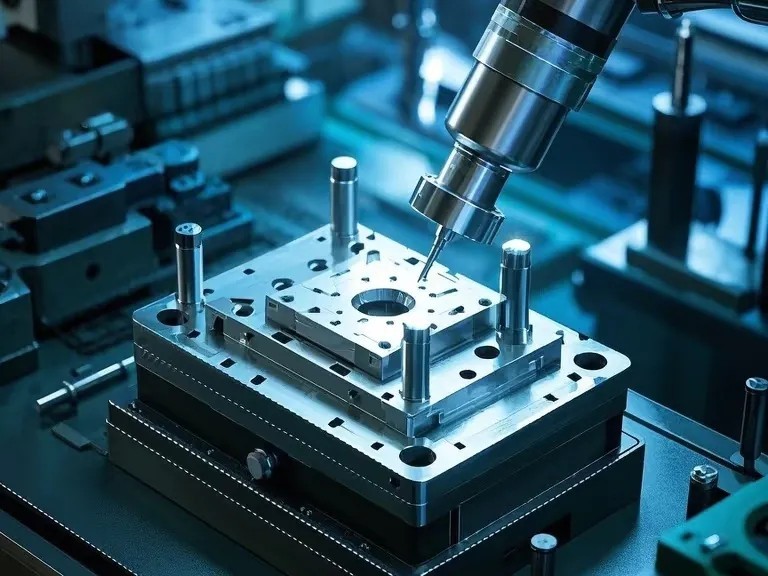

Formtillverkning
Injektionsformar: Används för skjutreglage, styrplattor och positioneringsmekanismer för att säkerställa smidig öppning och stängning av formen.
Stämplingsmatriser: Används för fixering av styrstift och glidanordningar för att förbättra formens livslängd och precision.

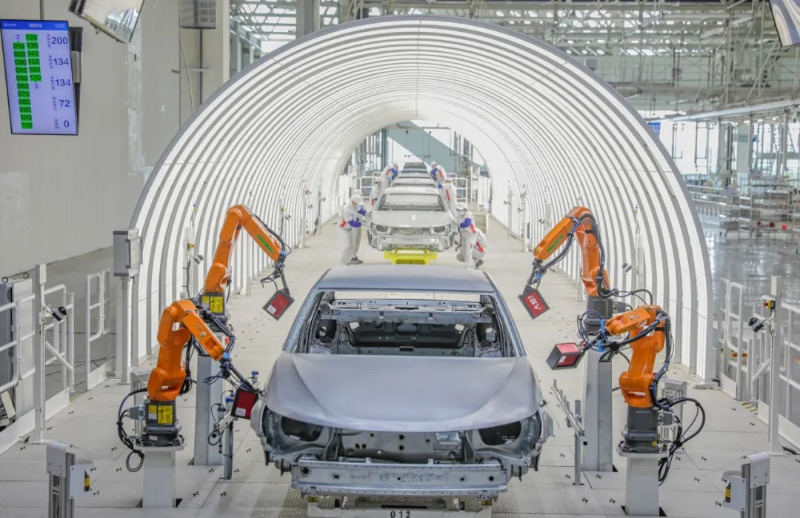

Fordonsindustrin
Ansatsbultar i klass 12,9 används ofta i biltillverkning för motorer, fjädringssystem och bromssystem.
Motorkomponenter: Anslut vipparmar, vevstakar och ventilmekanismer för att säkerställa stabilitet under höghastighetsdrift.
Upphängningssystem: Använd stötdämpare och styrarmsanslutningar för att motstå högfrekventa vibrationer och stötar.
Bromssystem: Används i bromsok och glidskenor, ger hög temperaturbeständighet och hög lastkapacitet.

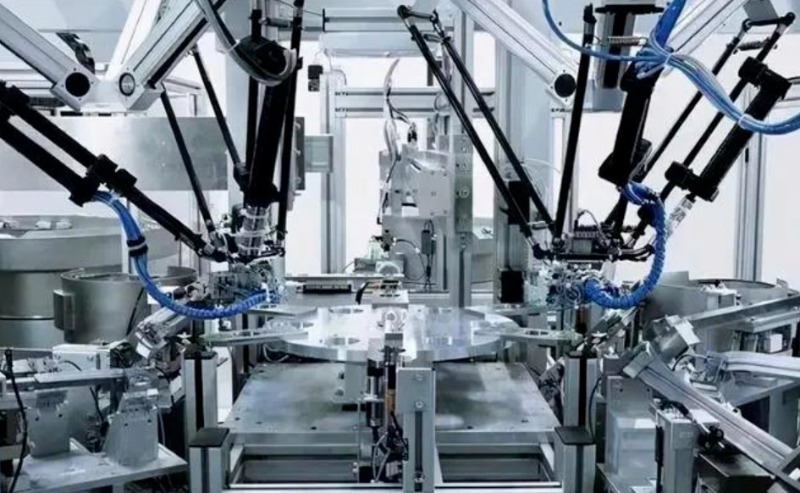

Elektronisk och automationsutrustning
Robotleder: Används som roterande axlar för att säkerställa exakt positionering och flexibel rörelse av robotarmar.
Automatiserade monteringslinjer: Används för skjutreglage och styrenheter för att förbättra utrustningens stabilitet och precision.
Flyg och rymd
Flygkontrollsystem: Används för att styra rotation och anslutning av kontrollytor, klaffar och andra komponenter.
Satellitrobotarm: Ger en roterande vridpunkt med hög precision, vilket säkerställer stabilitet och tillförlitlighet.

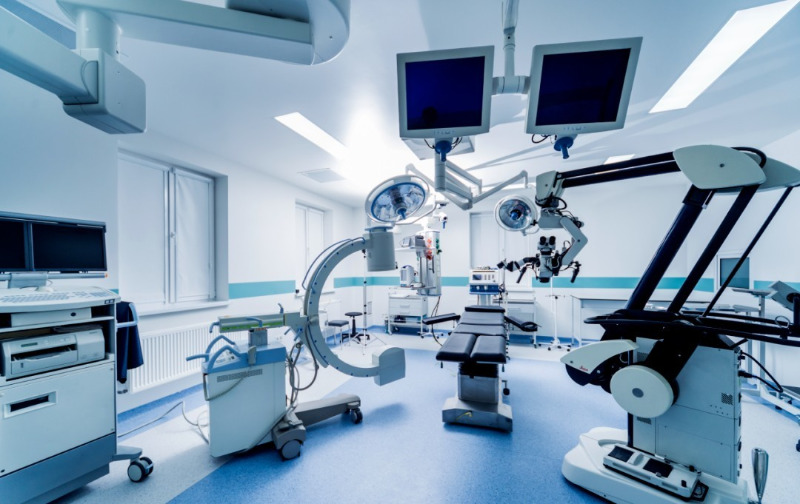

Medicinsk utrustning
Röntgenapparater och CT-skannrar: Används för glidskenor och rörliga delar för att säkerställa exakt funktion av utrustningen.
Kirurgiska robotar: Används för robotarmleder för att säkerställa exakt kontroll och stabilitet.
Tillverkningsprocess av 12,9 graders skulderbult
Huvudmaterial
Vanliga material för axelbultar av 12,9-grad inkluderar:
SCM435 (legerat stål): Bra seghet och utmattningsbeständighet, lämplig för miljöer med stötbelastning.
Rostfritt stål (304, 316L): Korrosionsbeständig, men med lägre hållfasthet, används mest i livsmedel och medicinsk utrustning.
Produktionsprocess
1. Materialskärning: Precisionsskärning av höghållfasta stålstänger.
2. CNC precisionsbearbetning: Vridning av bulthuvudet, ansatsen och den gängade delen för att säkerställa strikta toleranser.
3. Gängbearbetning: Trådrullning för att förbättra styrka och utmattningsliv.
4. Värmebehandling: Härdning och härdning för att förbättra hårdhet och slitstyrka.
5. Ytbehandling: Galvanisering, svärtning och fosfatering för att förbättra korrosionsbeständigheten.
6. Kvalitetsinspektion: Använda en koordinatmätmaskin, hårdhetstest och vridmomenttest för att säkerställa hög precision och konsistens. Det är frätande men har lägre hållfasthet och används mest i livsmedel och medicinsk utrustning.
Branschstandarder
Tillverkningen av ansatsbultar måste överensstämma med internationella standarder för att säkerställa deras prestanda och tillförlitlighet.
ISO 7379: Standard för dimensioner, material och toleranser för metriska ansatsbultar.
DIN 923: Tysk standard, allmänt använd på den europeiska marknaden.
ASME B18.3: Specifikationer för amerikansk standardaxelbultar, tillämpliga på den nordamerikanska marknaden.
JIS B 1180: Japansk standard, används vid tillverkning av precisionsmaskiner.
Dessa standarder specificerar axeldiameter, längdtoleranser, gängspecifikationer, draghållfasthet och ytbehandling för att säkerställa stabilitet och kompatibilitet hos bultar i tuffa miljöer.
Hur väljer man rätt axelbult?
Tänk på följande faktorer när du väljer axelbultar:
Lastkrav: Bestäm erforderlig draghållfasthet och utmattningslivslängd.
Axelmått: Säkerställ kompatibilitet med glidande eller roterande komponenter.
Trådspecifikation: Välj lämplig metrisk eller imperial gänga för utrustningen.
Ytbehandling: Välj en rostskyddsbeläggning, såsom galvanisering, svärtning eller fosfatering.
Ansatsbultar i klass 12,9 är avgörande för maskiner, biltillverkning, formtillverkning, automation och flygindustrin på grund av deras höga hållfasthet, exakta toleranser och anpassningsförmåga till dynamisk rörelse. Deras stränga tillverkningsstandarder och överlägsna prestanda gör dem till en kärnprodukt på marknaden för avancerade fästelement.
Har du använt 12,9 axelbultar i din bransch? Dela gärna med dig av din upplevelse!
